電能管理系統軟件
一、概述
電能管理系統軟件通過配置在的重要回路上的電能監測裝置實現實時采集各個節點的電能信息，借助專業的電能管理軟件實時查詢、挖掘用電數據信息，保證電氣系統的安全運行，并診斷潛在的節電環節，從而達到科學管理企業用電的目標。
解決用戶在電能使用過程中的使用無依據、分配無定額、考核無計量、管理無計劃、損失無監督、節能無措施、浪費無人知等問題，提高電能利用效率、持續降低電能消耗。使企業的管理者能及時了解和掌握各重點耗能設備實時的電能利用情況，對重點耗能設備進行能效評價，提高企業用電情況監督管理的能力，提高節能監察工作的時效性和針對性，促進了企業提高節電意識。
二、系統軟件組成
? 中心管理層
主要由采集服務器、應用服務器、數據庫服務器等各類服務器構成，主要功能是接收通訊網絡層上傳的各類能耗數據，正確解析、處理、存儲到數據庫中。應用服務器接收到客戶端的數據訪問請求后，從數據庫中獲取數據并經處理后發送給客戶端。
? 網絡傳輸層
主要由串口服務器、智能通訊網關或數據采集器、通訊管理機、環網交換機等設備組成，主要功能是從設備層的儀表采集數據，然后將數據上傳至中心管理層管理主機。
? 現場設備層
主要由各類智能儀表、關口表等組成，儀表可集中安裝在能耗綜合計量箱中也可以分散安裝在設備控制箱柜，通過RS-485總線接入智能網關等。
典型結構圖
序號
模塊
子模塊
功能項
備注
一、基本功能
1
接線圖
一次接線圖、遙信、遙測等數據實時監測
2
工況圖
通訊狀況等實時監測
3
數據查詢
實時數據
實時值
實時數據查詢顯示

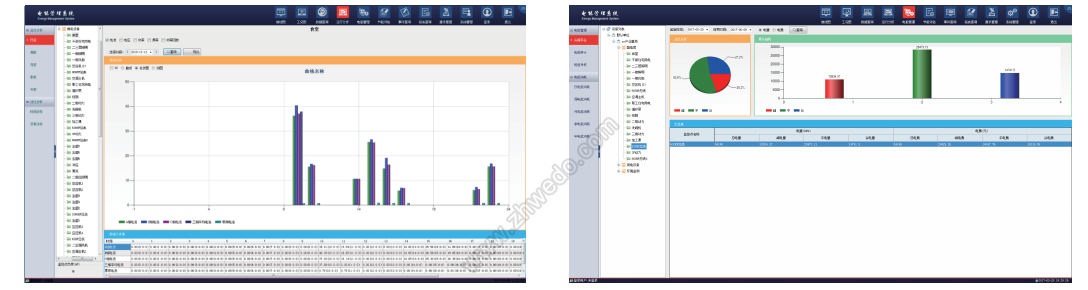

實時圖表
實時數據運行曲線顯示
當日在線監測
當日整點數據曲線報表顯示
歷史數據
歷史值
歷史數據查詢顯示
歷史圖表
歷史數據曲線報表顯示
4
運行分析
運行分析
日?qǐng)?bào)
日整點數據曲線報表分析
周報
周數據曲線報表分析
月報
月數據曲線報表分析
季報
季數據曲線報表分析
年報
年數據曲線報表分析
對比分析
時間對標
同一設備不同時間數據對比分析，圖表方式顯示
設備對標
同一時間不同設備數據對比分析，圖表方式顯示
5
電能管理
電能管理
尖峰平谷
電量、電費尖峰平谷占比趨勢分析，圖表方式顯示
電能審計
分類分項單位產品電耗（煤耗）對比分析
區域電能
分類分項單位能源消耗狀況
班組考核
各班組耗電、相對理論耗電量等
電能消耗
日電能消耗
圖表方式顯示每天整點電能消耗狀況
周電能消耗
圖表方式顯示每周電能消耗狀況
月電能消耗
圖表方式顯示每月電能消耗狀況
季電能消耗
圖表方式顯示每季電能消耗狀況
年電能消耗
圖表方式顯示每年電能消耗狀況
6
節能評估
監控點
對監控點功率因數、實際負荷點額定負荷百分比、用電日負荷率進行評估分析，并以圖表方式進行結果展顯
變壓器
對變壓器效率、功率損耗、負載系數、電能平衡圖、電能運動圖等進行評估分析，并以圖表方式進行結果展顯
線路
對線路損耗、電能平衡圖、電能運動圖等進行評估分析，并以圖表方式進行展顯
電動機
對電動機當前運行時間、累計運行時間、維修周期、停止時間、停止次數等進行分析，并以圖表方式進行結果展顯
電能質量
對監控點諧波含有率、電壓畸變率等進行分析，并以圖表方式進行結果展顯
7
事件查詢
事件查詢
實時事件
實時事件告警、推送、查詢
歷史事件
歷史事件查詢，可按時間、事件類型等方式查詢
8
報表查詢
Excel報表模板，日、月、年報查詢、導出、打印
9
通訊管理
10
系統管理
系統管理
設備管理
設備檔案管理、設備類型管理
變量管理
變量管理
用戶管理
用戶權限分配等管理
參數配置
負荷配置、能耗配置、費率配置、費率類型配置、全局單位換算
二、擴展功能
1
WEB接口
C/S、B/S架構并存，支持WEB發布，可在局域網或外網通過WEB瀏覽器查看系統實時數據、監控畫面、歷史數據等。
2
APP接口
提供APP客戶端，可在手機上隨時隨地查看系統實時數據、監控畫面、歷史數據等。
3
協議開發
特殊非標協議開發
