變電站綜合自動化系統軟件
一、系統概述
變電站綜合自動化系統軟件是指通過執行規定功能來實現某一給定目標的一些相互關聯單元的組合。功能的綜合是其區別于常規變電站的最大特點，它以計算機技術為基礎，以數據通訊為手段，以信息共享為目標。
通過變電站綜合自動化系統軟件內各設備間相互交換信息、數據共享，完成變電站運行監視和控制任務。變電站綜合自動化替代了變電站常規二次設備，簡化了變電站二次接線。變電站綜合自動化是提高變電站安全穩定運行水平、降低運行維護成本、提高經濟效益、向用戶提供高質量電能的一項重要技術措施。
二、系統組成
系統分三層結構：
? 設備層：通過微機保護、電力儀表、其他智能設備對電力線路、斷路器等重要設備進行監測。
? 間隔層：對設備層智能設備的數據采集與傳輸。
? 管理層：通過應用功能展示電力運行狀況。
典型結構圖
三、功能清單
序號
模塊
子模塊
功能項
備注
一、基本功能
1

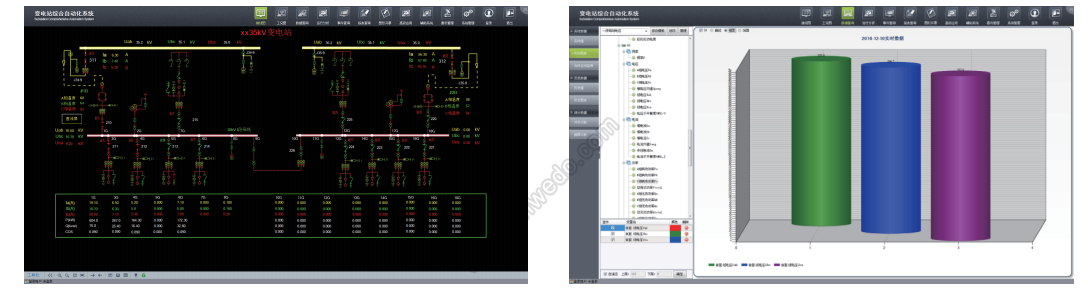

接線圖
一次接線圖、遙信、遙測、遙控等數據實時監控
2
工況圖
通訊狀況等實時監測
3
數據查詢
實時數據
實時值
實時數據查詢顯示
實時圖表
實時數據運行曲線顯示
當日在線監測
當日整點數據曲線報表顯示
歷史數據
歷史值
歷史數據查詢顯示
歷史圖表
歷史數據曲線報表顯示
統計數據
開關次數
開關次數統計分析
越限次數
越限次數統計分析
4
運行分析
運行分析
日報
日整點數據曲線報表分析
周報
周數據曲線報表分析
月報
月數據曲線報表分析
季報
季數據曲線報表分析
年報
年數據曲線報表分析
對比分析
時間對標
同一設備不同時間數據對比分析，圖表方式顯示
設備對標
同一時間不同設備數據對比分析，圖表方式顯示
5
圖形開票
圖形創建操作票、打印、保存等
6
事件查詢
事件查詢
實時事件
實時事件告警、推送、查詢
歷史事件
歷史事件查詢，可按時間、事件類型等方式查詢
7
報表查詢
Excel報表模板，日、月、年報查詢、導出、打印
8
高級應用
高級應用
電能質量
對監控點諧波含有率、電壓畸變率等進行分析，并以圖表方式進行結果展顯
票庫管理
操作票庫查詢、打印等管理
9
通訊管理
10
輔助系統
環境監控
環境監控
煙感、水浸、溫濕度等環境實時監測
11
系統管理
系統管理
設備管理
設備檔案管理
變量管理
用戶管理
用戶權限分配等管理
二、擴展功能
1
視頻監控
2
高級應用
高級應用
事故追憶
故障錄波
定值管理
3
WEB接口
C/S、B/S架構并存，支持WEB發布，可在局域網或外網通過WEB瀏覽器查看系統實時數據、監控畫面、歷史數據等。
4
APP接口
提供APP客戶端，可在手機上隨時隨地查看系統實時數據、監控畫面、歷史數據等。
5
協議開發
特殊非標協議開發
