調度集控中心系統軟件
一、系統概述
調度集控中心系統軟件是全方位開放的基于Windows網絡及操作系統平臺的SCADA系統，是調度中心/集控中心調度和運行人員實現電網監視、控制的人機界面、同時具有計算、統計、歷史數據信息保存檢索、報表處理和事故追憶等應用功能。主要應用于國內縣級調度中心實現對多個受控站和電網的監視控制，同時也可以應用于中、小型地區的調度中心。
調度集控中心系統軟件一般由信息采集和命令執行子系統，信息傳輸子系統，信息的收集、處理和控制子系統，人機聯系子系統四部分組成。
二、系統組成

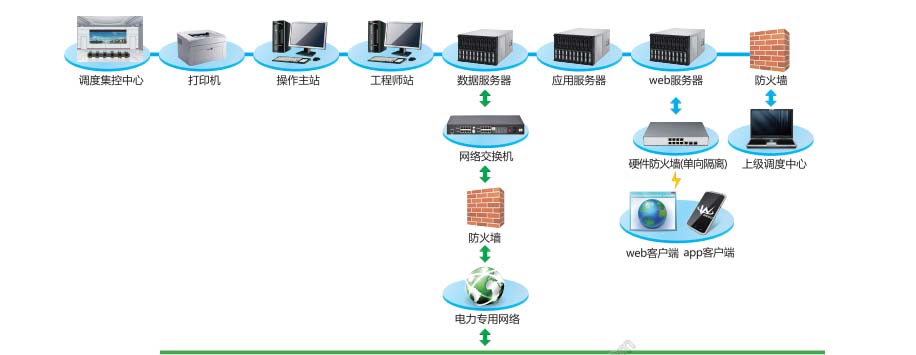

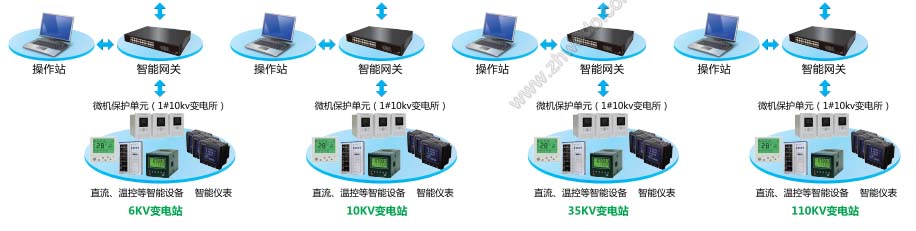

典型結構圖

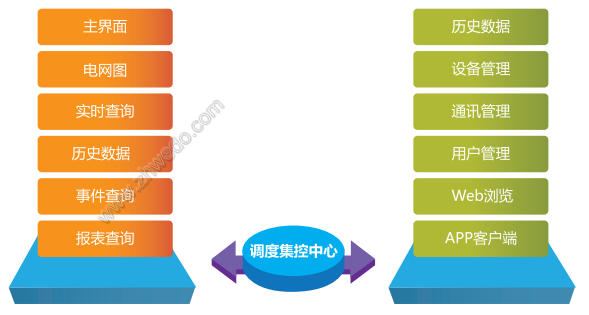

系統功能圖
三、系統特點
?用戶管理與系統安全
調度集控中心系統軟件實行嚴格的用戶權限和密碼管理，系統用戶可根據需要定義不同級別的用戶操作權限，權限定義可以與設備相關聯，也可實行權限的時間限制和權限在特定條件下的權限轉移，用戶的登錄、注銷和操作信息均進入系統日志進行存檔記錄，以備查詢，既保證了系統操作的靈活性，又保證了系統的安全可靠。
?靈活的配置模式
系統設計采用標準化、模塊化的設計思想，所有應用模塊均可在應用平臺的基礎上靈活安裝、拆卸、修改和升級，而不會影響系統的安全可靠使用，對不同規模和需求的用戶可實現按需設計，分布實施，既節省了用戶投資，又保證了系統以后的擴容升級需要。
?豐富的規約處理
調度集控中心系統軟件集聚了豐富的通訊規約庫，幾乎包括了電力系統目前常見國內外各廠家不同設備的多種通訊規約，如部頒CDT、SC1801、IEC870-5-101、IEC870-5-104、DNP3.0、POLLING、n4f以及其它多種IED智能設備的通訊規約，最大限度的實現電力系統智能設備互聯互通。
?基于Excel的自定義報表系統
利用Excel的報表處理功能以及二次開發工具，在支撐平臺上，建立報表系統，支持報表模板自定義，可形成日?qǐng)?bào)、月報、年報等多種形式的報表；支持召喚打印和定時打印。
四、功能描述

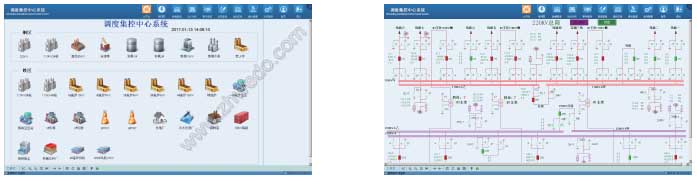

?數據采集與監控
實時采集各站點數據，并通過圖形界面顯示站點的分布情況，通過點擊圖上的各個站點可查看該站內的變電設備一次接線圖以及實時數據。
?數據查詢

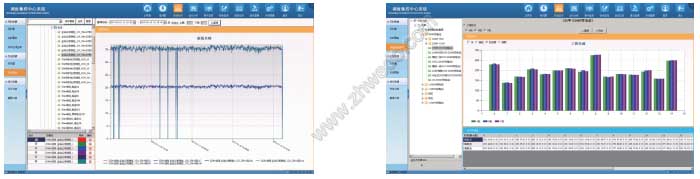

對采集數據進行實時監測分析，及時了解設備運行狀況；同時對采集的歷史數據進行存儲分析，為負荷調度提供科學合理的數據支撐。

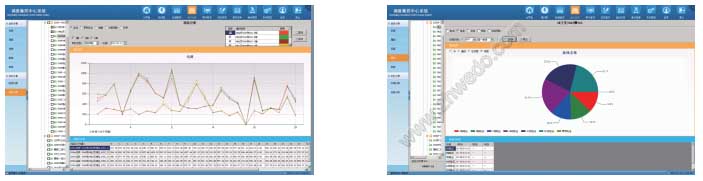

?運行統計、對比分析
通過分析對比同一監控點在不同時間段及不同監控點在同一時間段的電能數據，可以更好的發現設備的異常情況，為管理人員查找設備問題及維護提供數據依據。

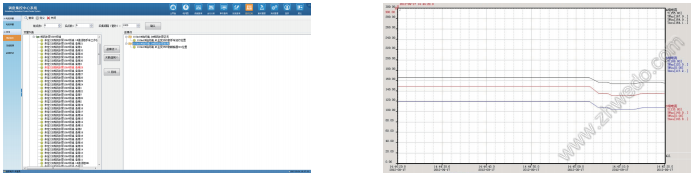

?事故追憶
事故觸發、遙信變位觸發；遙測、計算越限觸發；邏輯計算條件觸發。記錄遙信狀態、遙測值、計算值。PDR觸發時前、后記錄數據的時間長度、間隔可以由用戶定義。PDR數據檢索、曲線顯示、畫面重演等。

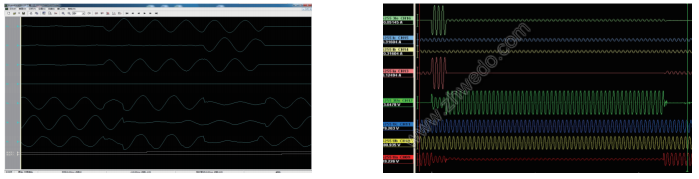

?故障錄波
在電力系統發生故障（如線路短路、接地等，以及系統過電壓、負荷不平衡等）時，自動地、準確地記錄電力系統故障前、后過程的各種電氣量（主要數字量，比如開關狀態變化，模擬量，主要是電壓、電流數值）的變化情況，通過這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平的作用。
?事件報警

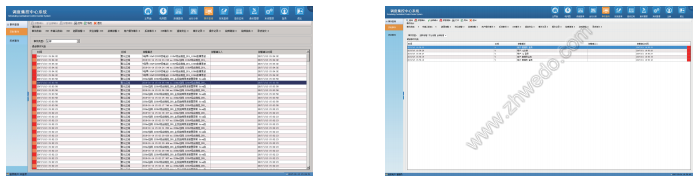

包含實時事件與歷史事件查詢，針對系統所提示故障信息及用戶操作失誤的記錄與提示，支持語音、彈框、短信通知、視頻聯動等多種告警提示方式，為系統的安全運行提供保障。

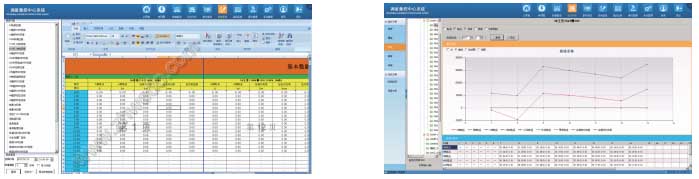

?運行統計報表
對各變電站內電壓、電流、負荷、電量等數據進行統計、分析，使管理者能夠?qū)崟r(shí)掌握和分析設備運行情況；支持日?qǐng)?bào)、月報、年報等多種報表數據查詢，并可自定義報表模板，支持手動打印和定時自動打印報表。

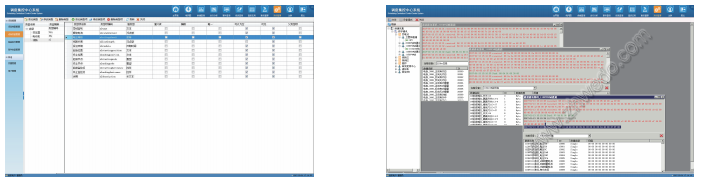

?系統管理
系統管理從軟件整體上配置需要完善的功能，包含用戶管理、設備管理、通訊管理等。系統管理是針對管理員對系統重要參數進行的配置。

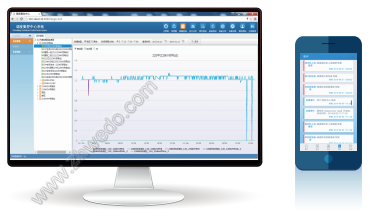

?web和app功能
系統支持web網頁瀏覽和手機APP推送功能，降低了系統地域的要求，擴展了系統的用戶群，實現系統的移動性和易用性。
五、典型應用
某鋼鐵廠調度集控中心系統
①.項目背景
某鋼鐵廠有220kV站1個、110站2個、35kV站3個、10kV站22個，為加強調度集約化管理，對變電站進行統一調度；整合和規范電力數據，實現調度數據的一體化，提高數據的利用價值，在220kV站區建立調度集控中心。
②.解決方案
? 為了網絡路由設置、優化網絡結構、簡化廠站接入及維護方便，結合鋼鐵廠的現在，系統數據網分3層設計，由核心層 、匯聚層、接入層組成。
? 接入層主要是由變電站綜合系統（單站）、RTU、數據采集網關對數據的采集與控制。
? 匯聚層由光纖環網組成專用電力網絡對整個變電站的數據進行對接、匯聚。
? 核心層對匯聚層的數據進行分析、處理。對單站進行統一調度，對無人值守站的監視和遠程控制。同時提供web服務、手機APP端服務。

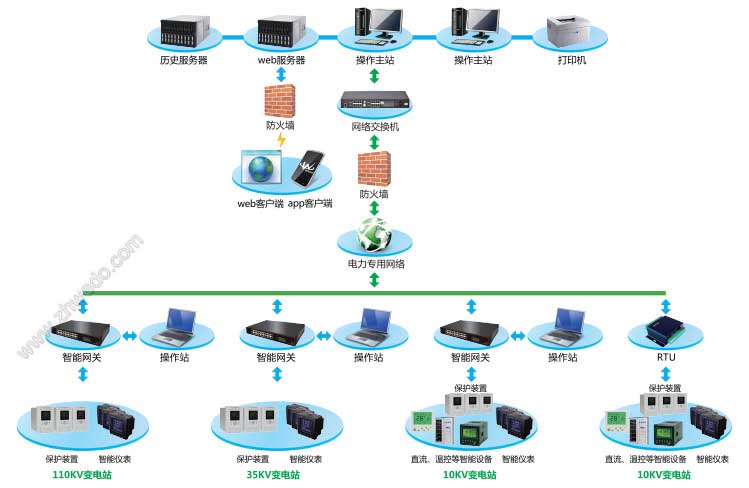

典型組網圖
