解決方案
SOLVE
智能變配電監控系統軟件
公司簡介
維度電氣科技有限公司，是國內領先的信息化集成方案服務商，專 業從事用電服務、能源管理產品的研發、銷售與技術服務，是國家級的高新 技術企業，通過了 ISO9001 質量管理體系的認證，擁有 30 多項技術成果。公司擁有自主知識產權的核心技術和專業的服務平臺，致力于為客戶提供整體的用電服務及能源管理的解決方案和產品的 OEM 服務。
目前，主要產品有：智能代維管理系統、用電服務管理系統、大數據平臺系統、電能管理系統、工廠企業能源管理系統、建筑 BMS 管理系統、變配電系統、配網自動化系統、溫度在線監測系統、設備在線監控系統、組態軟件等， 廣泛應用于電力、醫療、農業、教育等多個領域。公司為在技術上有長足的突破，與中科院、西門子、中國移動等多家知 名企業、研發機構建立合作關系。
“潛心科研、創新務實”是維度電氣企業精神；“誠信、用心、求實”是維度電氣的服務理念。公司堅持吸引一流人才，不斷創新、不斷積累，始終如一地專注于滿足客戶需求，為客戶提供更好的產品、更周到的技術服務，成為客戶信賴、員工自豪、同行尊敬的現代化科技企業，全面推行品牌戰略和品牌服務，為智能用電服務與能源管理建設做出更大的貢獻。

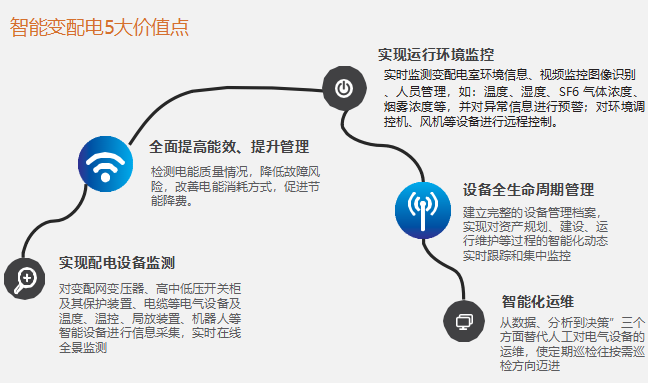

一、系統概述

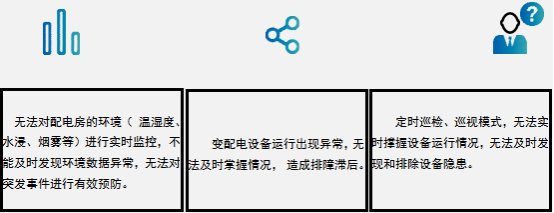

隨著社會的發展與城市化水平的提高，社會對變配電運行的可靠性的要求也越來越高，由于變配電運行系統處于供電系統末端，直接聯系著千家萬戶，因此，保證變配電運行的可靠性，具有深遠的社會意義，尤其對金融、通信、外貿等企事業單位來說，尤為重要，一旦發生停電事故，造成的社會影響與經濟損失不可估量。因此，許多單位的配電室采取24小時專人值守的方式，確保供電正?？煽俊５?，這樣傳統的管理方式，效率低下，加了人力成本；其次，無法快速準確的發現設備存在的安全隱患；其三，無法對能耗進行精準管控。
系統采用物聯網+大數據處理技術，將變配電室的所有設備信息、運行狀態、環境參數進行在線監測，發現相關監測數據出現異常時，發出預警信息，管理人員可遠程遙控處理相關事件，從而有效提升配電網的運行可靠性。

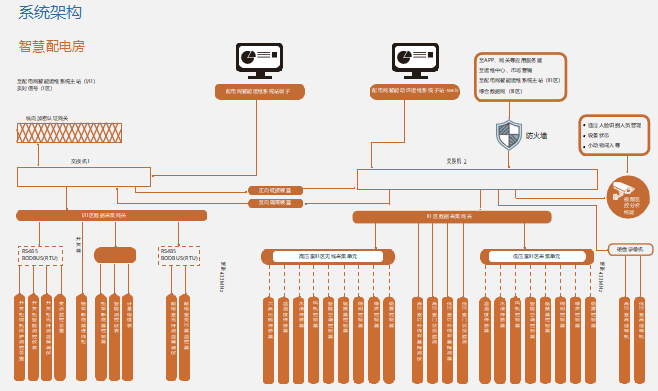

二、系統組成

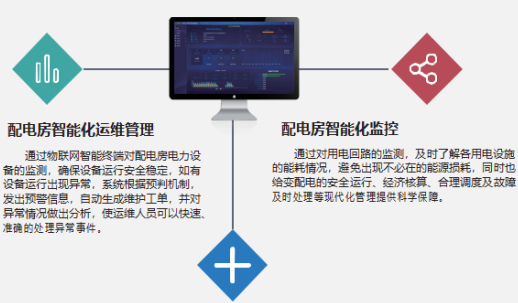

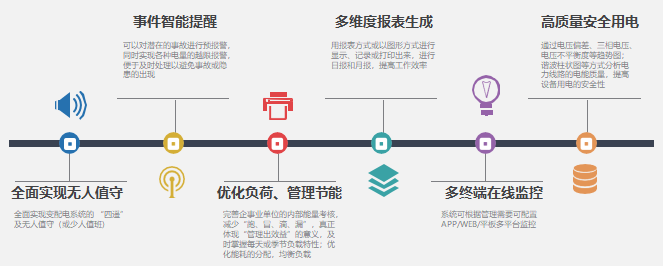

三、系統特點
四、網絡版功能說明

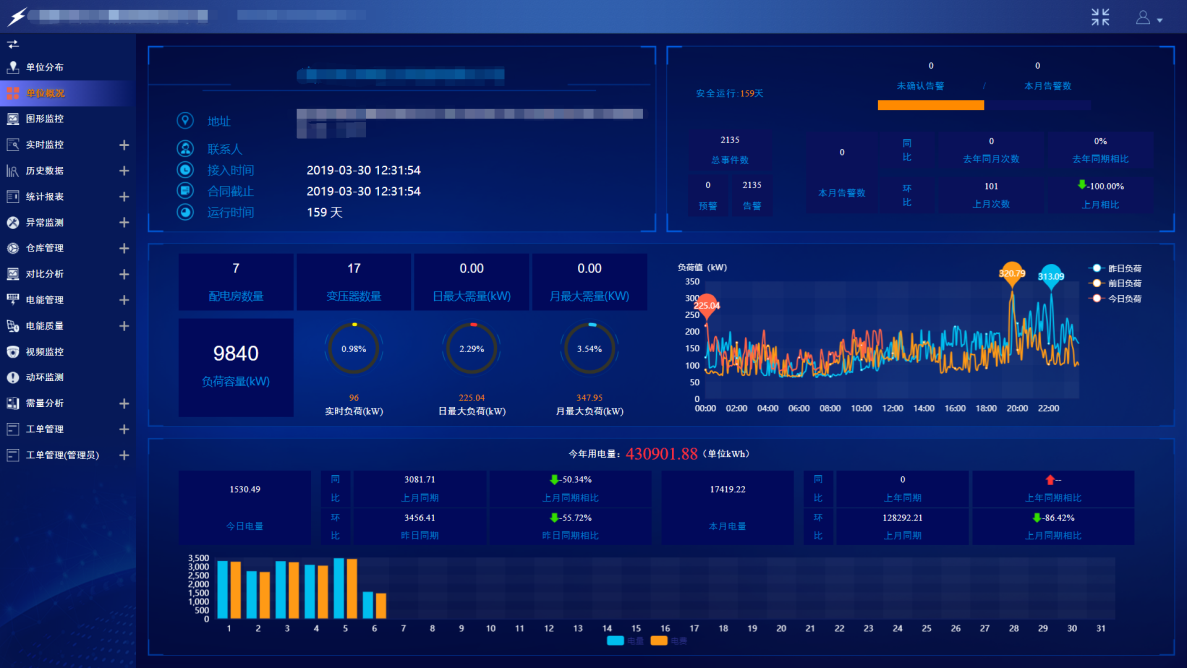

1、配電房概況看板
利用電網地理信息（GIS）、配電房信息可視化，值班或管理人員通過APP或者web實時查看配電房整體信息，了解設備整體狀況，隨時掌握用能、安全、運維等各類信息。
2、電能管理、節能評估

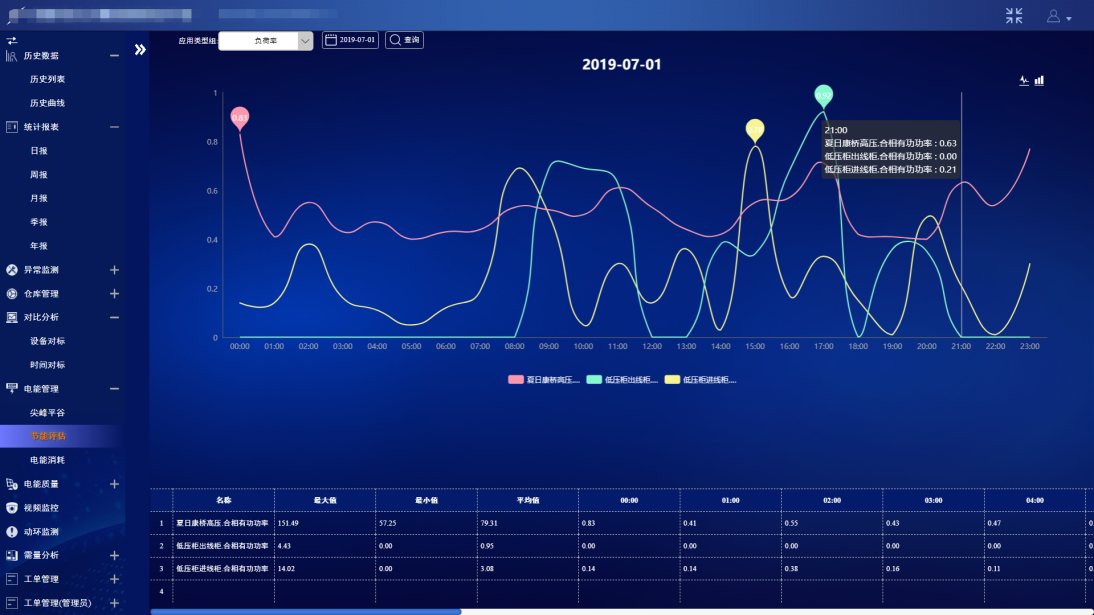

對配電系統的整體電能進行管理，分時分段尖峰平谷電量、電費統計分析，日周月季年電能消耗的分析，指導企業 錯峰填谷，實現配網經濟、可靠、穩定運行的目標。同時監控點功率因數、實際負荷點額定負荷百分比、用電日負荷率、諧波含有率、電壓畸變率，變壓器效率、電能平衡圖、電能運動圖等進行節能及電能質量評估分析并可根據整體或區域 有功功率提供需量預測、申報、預警功能，為容改需提供準確性數據支撐。

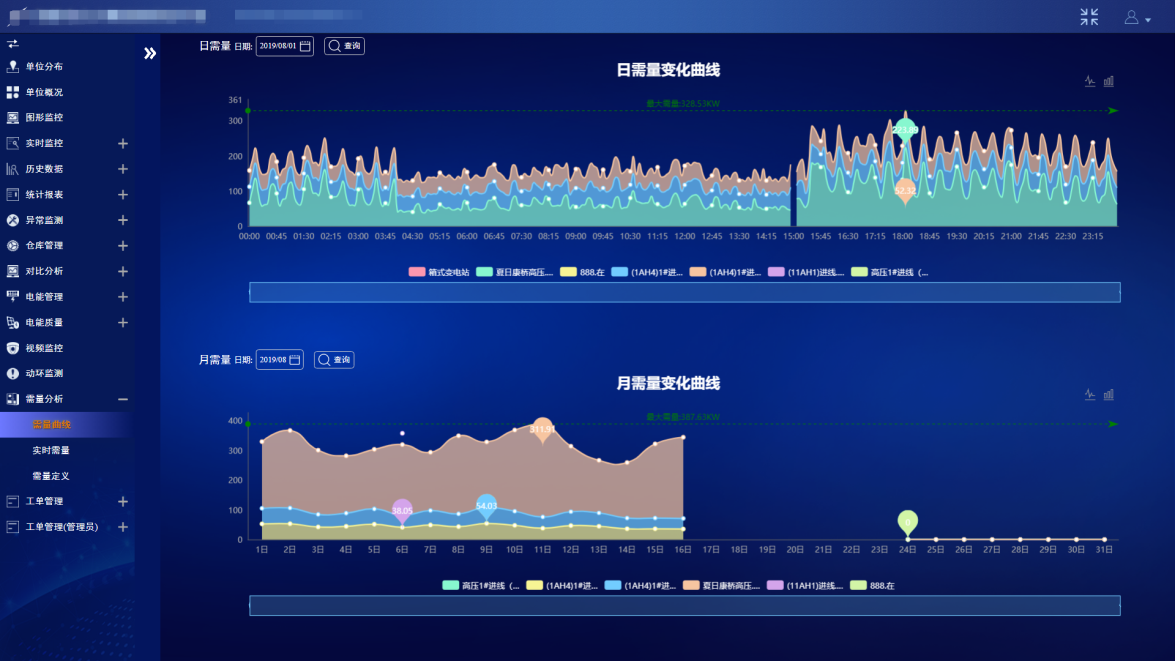

3、需量管理

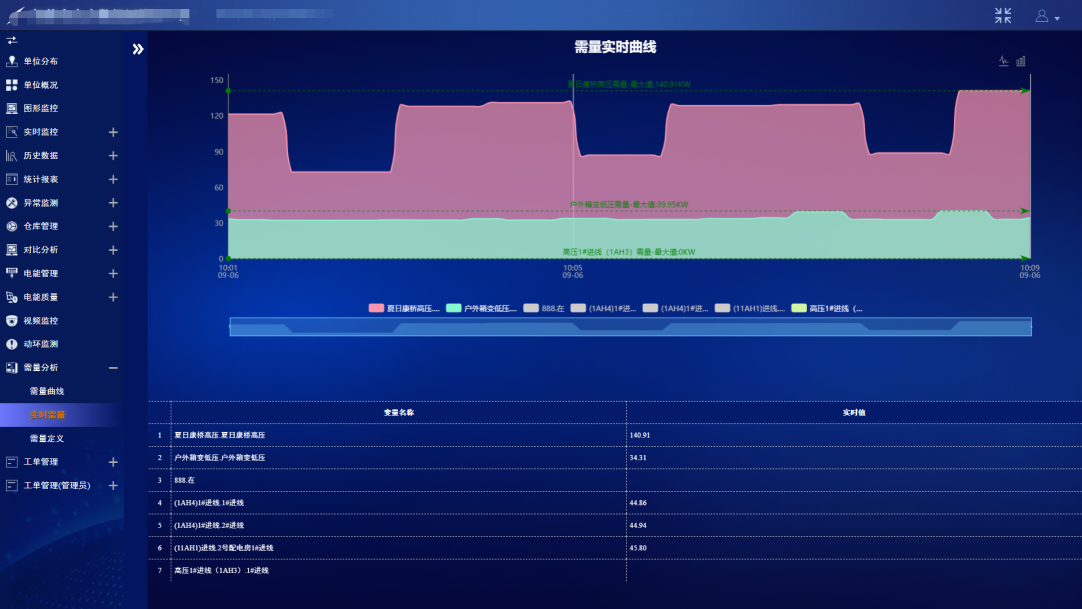

通過監測用戶的用電信息，實時計算并監控最大需量，指導企業合理申報需量，避免因申報需量過大或者過少而產生額外費用；通過合理控制用電設備的手段，確保實際最大需量不會超過申報的需量，避免因需量超標而產生相應罰款。需量功能遵循標準化和平臺化原則，滿足安全性、可靠性、創新性的要求，具備良好的可維護性和可擴展性。

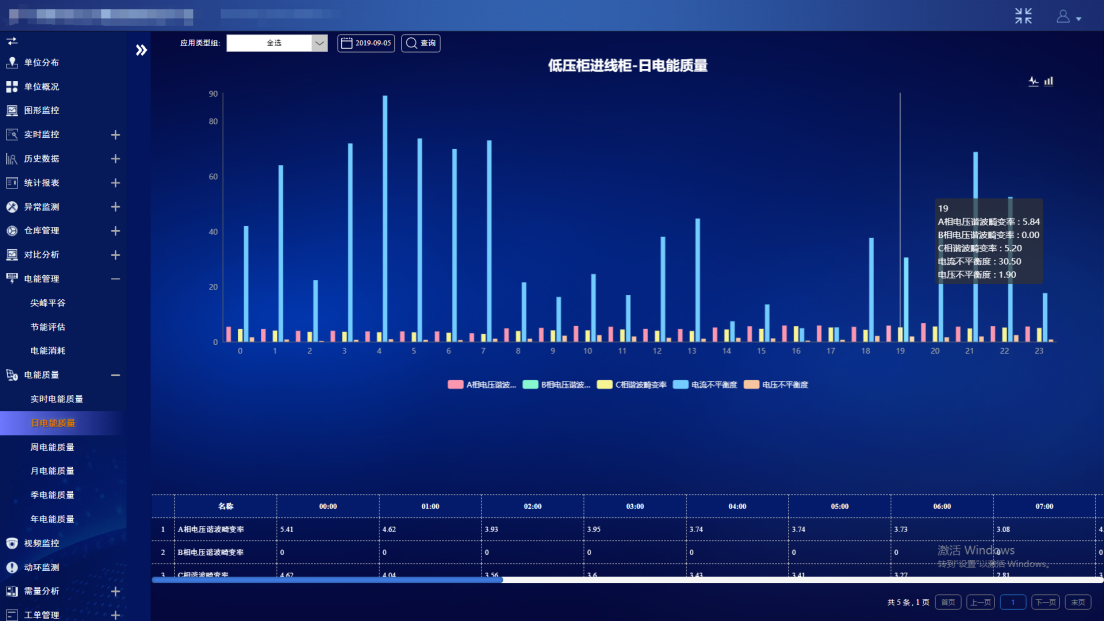

4、電能質量管理

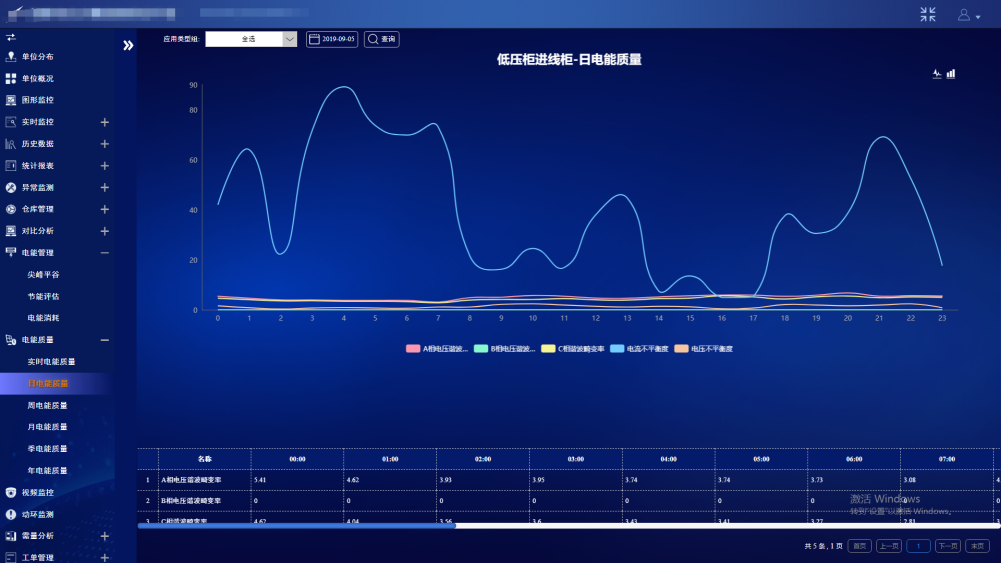

供電質量（諧波失真度THD/最大、最小、平均值/電壓合格率、三相平衡度）實時分析功能 ，提高用電質量。
5、圖形化實時/遠程狀態監測

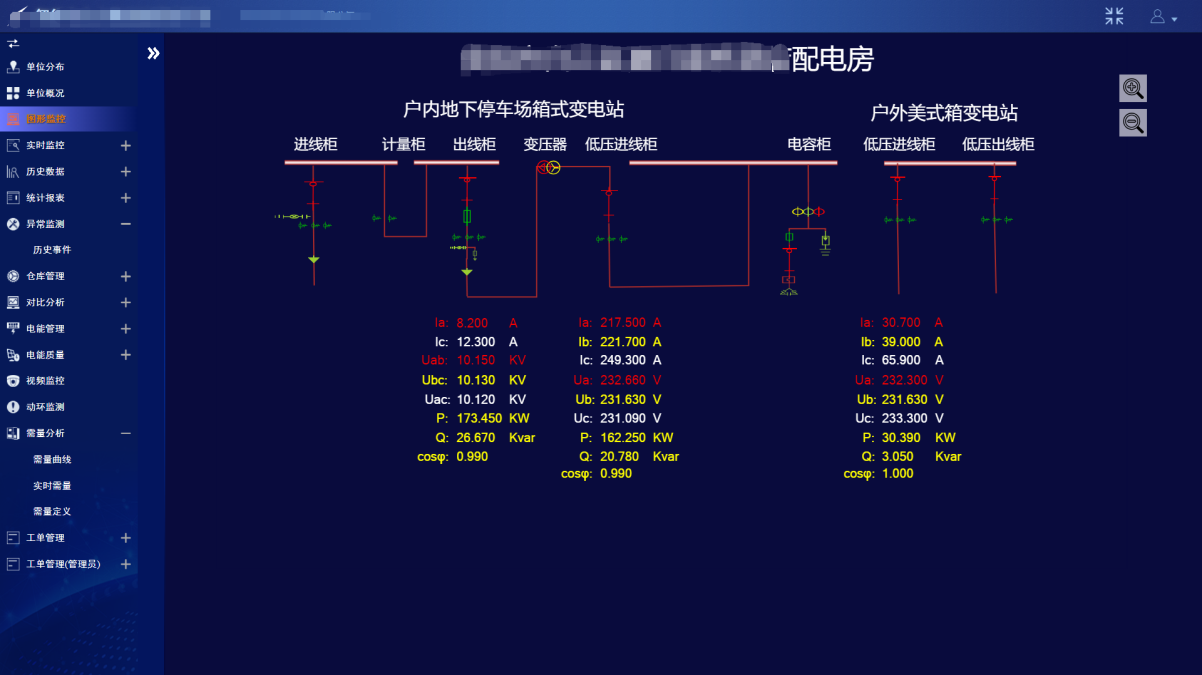

實時采集現場微機保護裝置，智能儀表等設備的遙信、遙測和遙脈參數，以及對各類高壓開關柜觸頭接點、變壓器一、二次套管、母線排接頭、刀閘觸點、變壓器本體、電路導線、電纜溝、電纜夾層等設備的溫度在線監測。結合電氣主接線圖、3D實景仿真圖予以實時顯示，方便查看和掌握實時數據及遠程遙控操作。
6、多維數據查詢與圖表智能分析

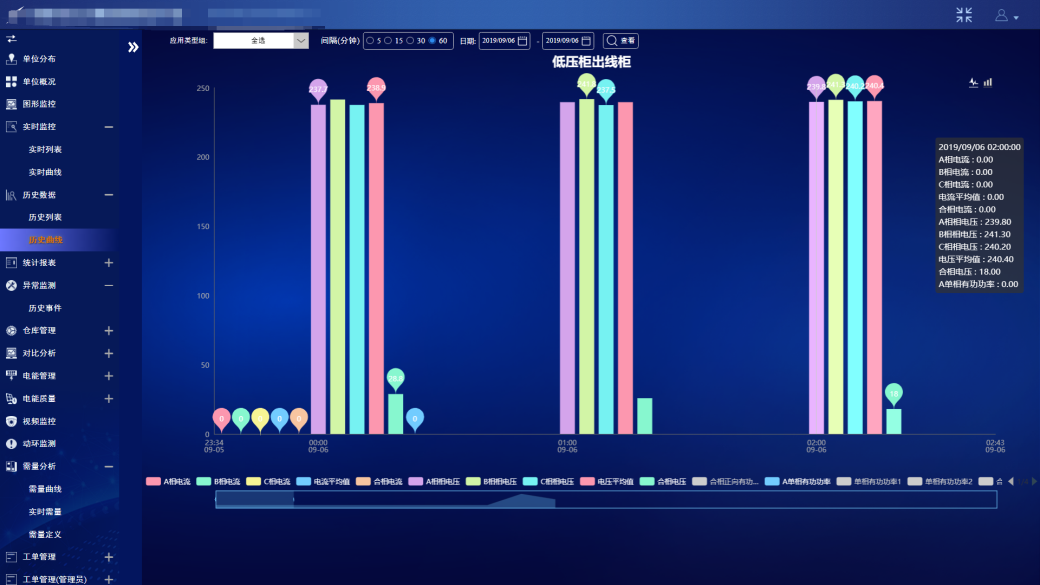

強大的報表功能可在線查詢實時數據（實時值、通訊配置與狀態、實時圖表、變比系數、采集時間和當日數據查詢)、歷史數據（歷史值、歷史圖表、模板查詢、任意時段數據查詢），并具備各種能耗分析圖表掌握用能趨勢，智能分析能耗狀況。

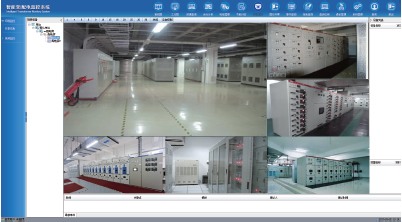

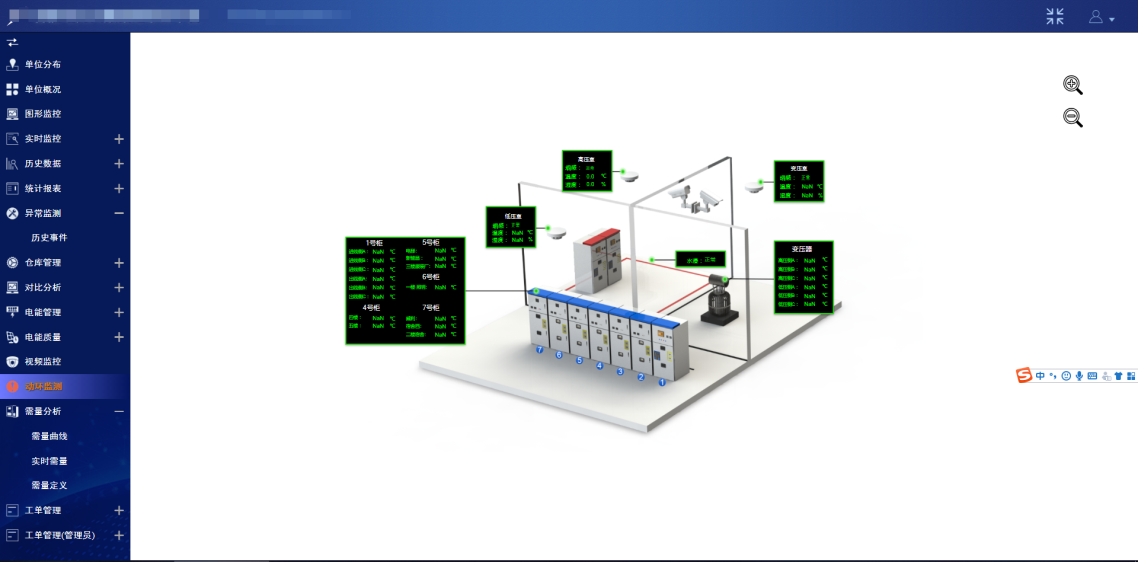

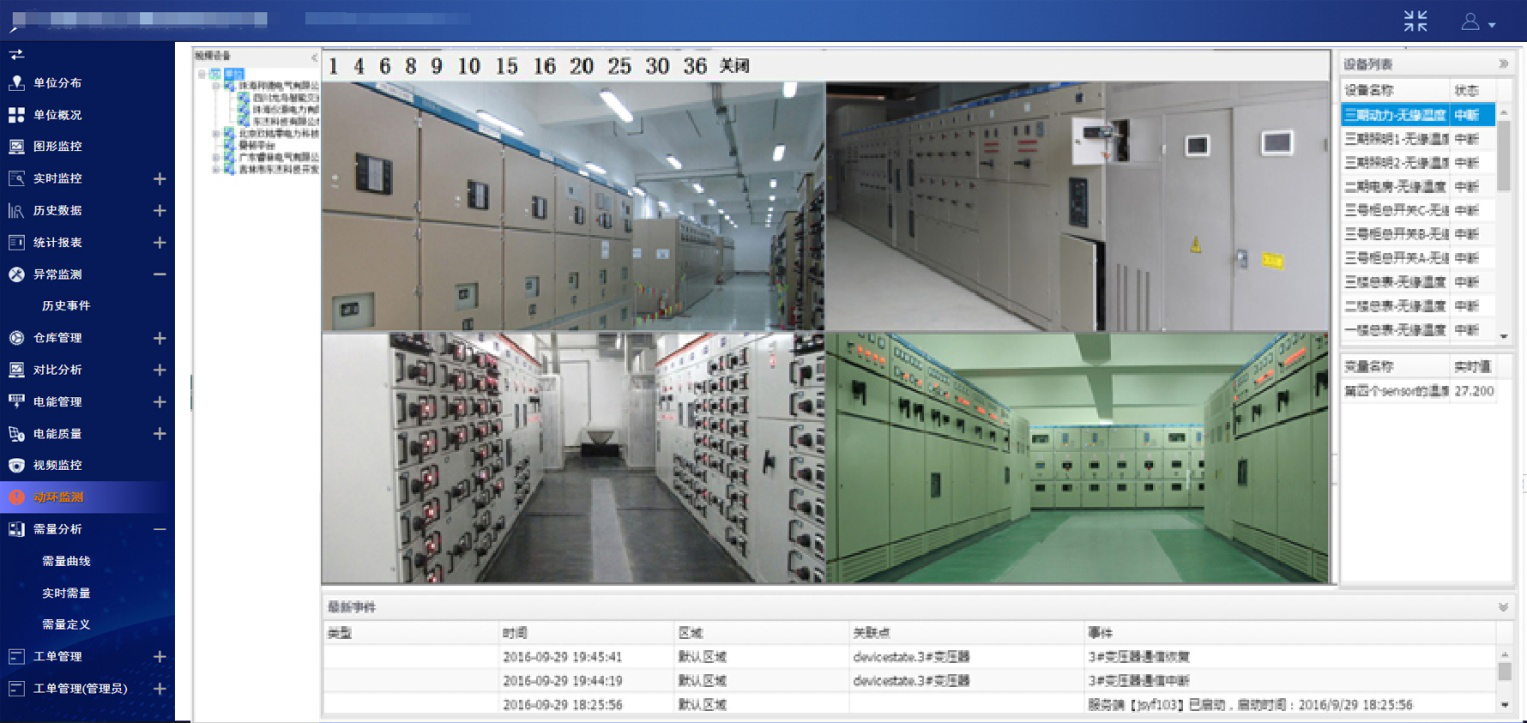

7、實時環境監控
通過3D實景仿真、環境監測，實時事件推送，遠程視頻監 控，對站內環境的監控，溫度、濕度、SF6 氣體濃度、煙霧濃度、水浸等信息的采集和告警，實現預警聯動推送相對應的視頻監控 點。通過完整的數據監控與分析，實現配電智能巡檢。讓能源監 控環境以圖形化、實時化、視頻化的方式展示給值班管理人員。
8、配電備全生命周期管理

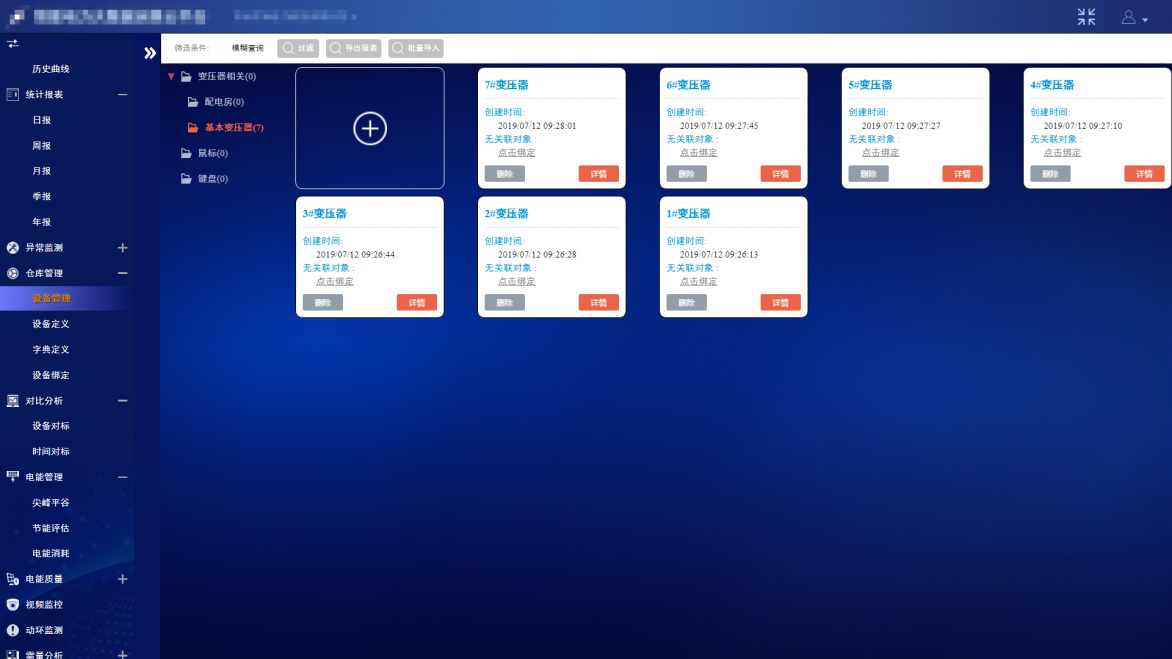

建立完整的設備管理檔案，實現對資產規劃、建設、運行維護等過程的智能化動態實時跟蹤和集中監控。電力設備全生命周期信息化、智能化管理。

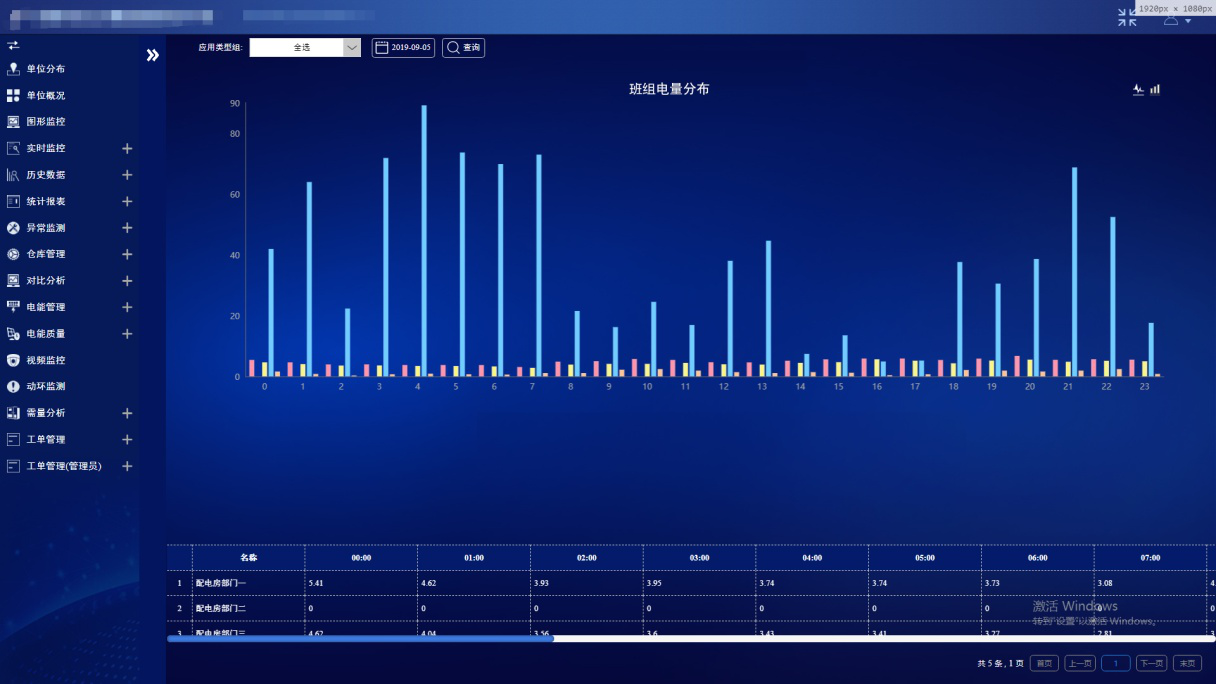

9、配電班組KPI考核
根據用能管理部門考核標準，通過用能設備、部門與值班班組關聯，通過設立時間、人員、設備等多維度考核模板，量化班組工作情況，為配電值班管理提供強而有力的執行工具。

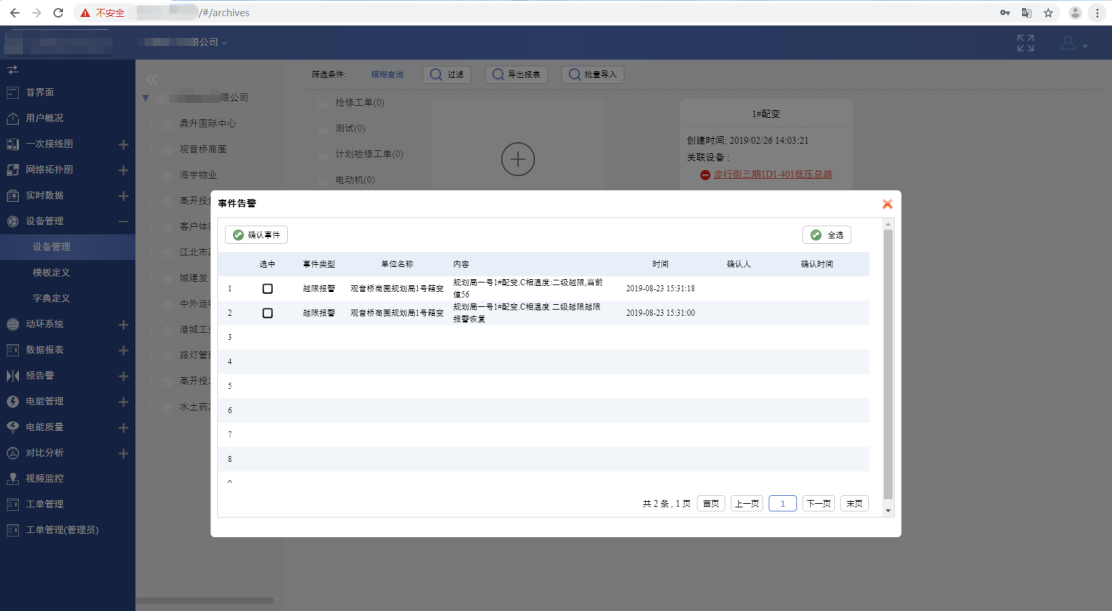

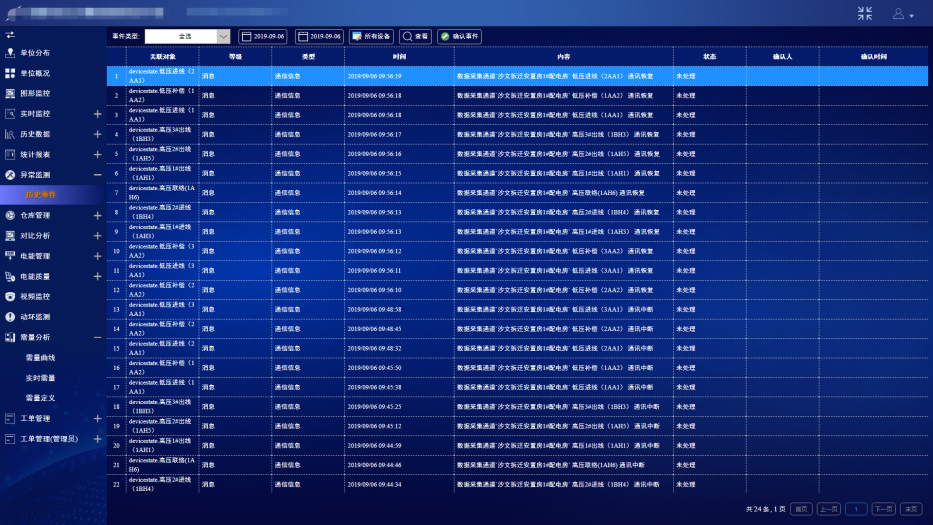

實時事件推送、歷史事件記錄查詢與統計；支持彈框、短信、手機APP推送、語音告警、推圖、推視頻等多種告警方式；同時支持自定義運維工單聯動，讓各類安全事件及時派發至相關人員。

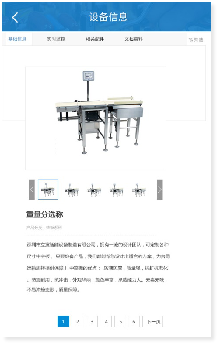

11、配電設備二維碼運維

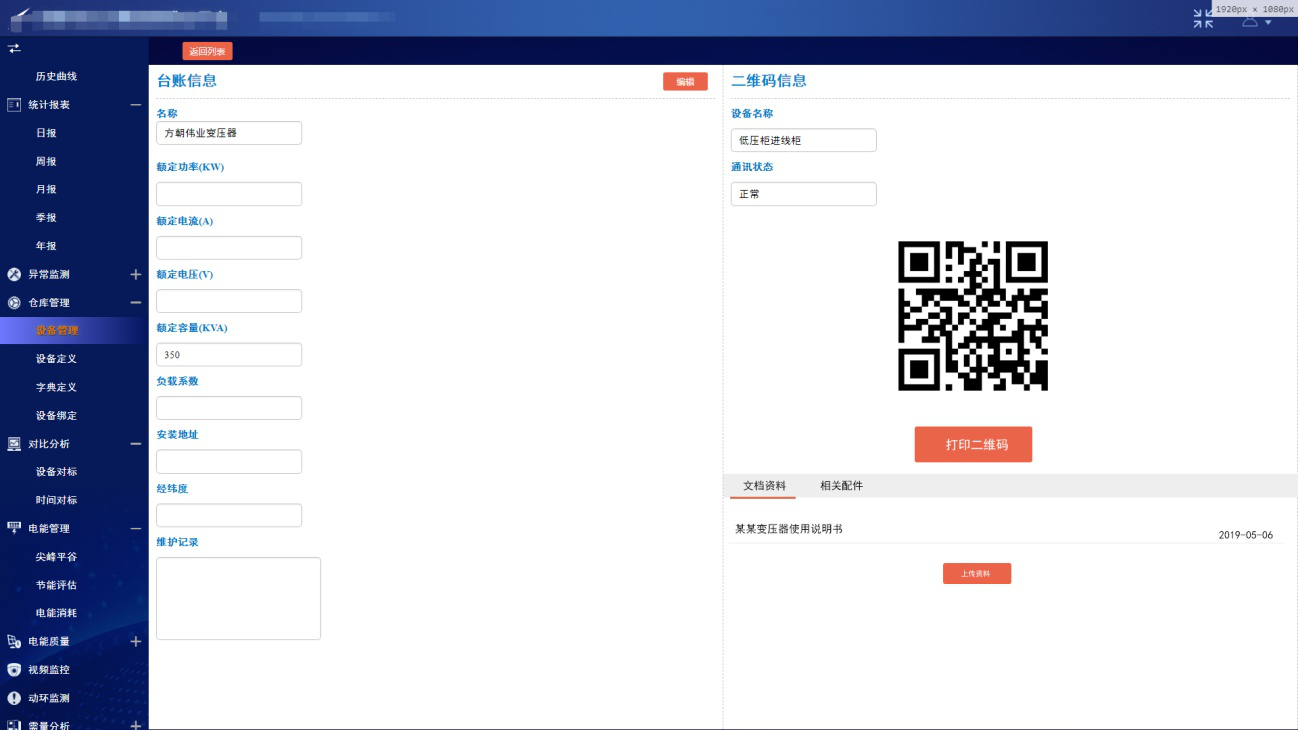

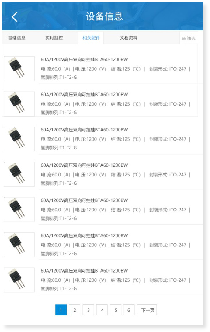

系統給所有管轄設備賦予二維標簽碼，通過APP程序掃碼后，可以快速查看該設備的所有檔案信息、運行記錄以及維護記錄，便于運維人員在巡視時可以快速了解設備信息。

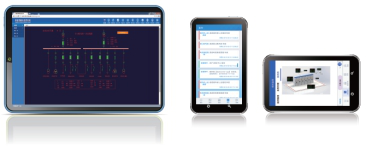

12、全面支持多平臺實時訪問
系統支持Web網頁瀏覽和手機APP推送，方便管理人員訪問現場情況，為無人值守提供輔助訪問手段。
五、單機版功能說明

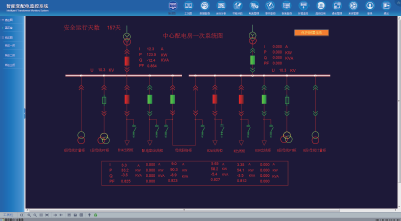

1、圖形實時監控

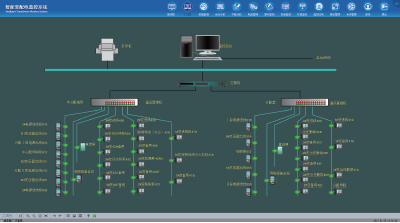

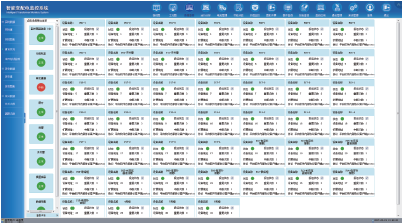

實時采集現場微機保護裝置、智能儀表等電參量、非電量及開關狀態量（分合位），結合電氣主接線圖、3D實景圖及通訊工況圖予以實時顯示，方便查看及遠程遙控操作。同時，圖形界面支持遙信、遙測批量綁點、典型間隔模塊化、柜體3D模型、CAD圖形導入等快速制圖功能；具備活動工具欄、鳥瞰圖、防誤閉鎖、清除閃爍、圖形抓圖等實用工具； 支持獨占模式。

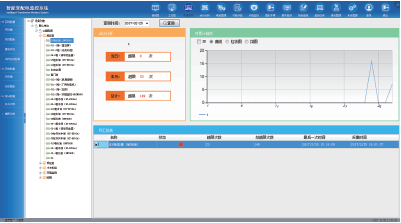

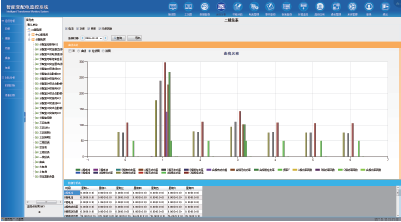

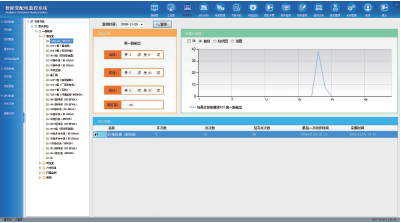

2、開關次數、越限次數統計分析
實時統計斷路器、刀閘等設備的分合次數，了解設備操作狀況的同時為設備的檢修及更換提供數據參考；對電流、電壓、溫度等遙測數據的越限次數進行統計記錄，為事故的預測及追查提供科學合理的依據。

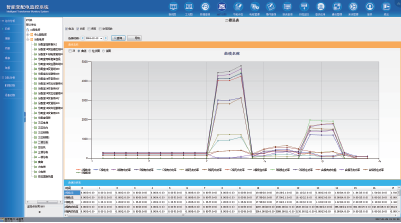

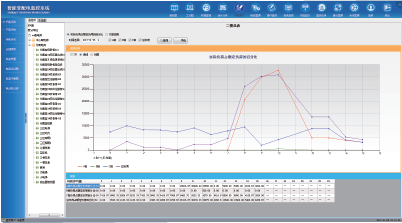

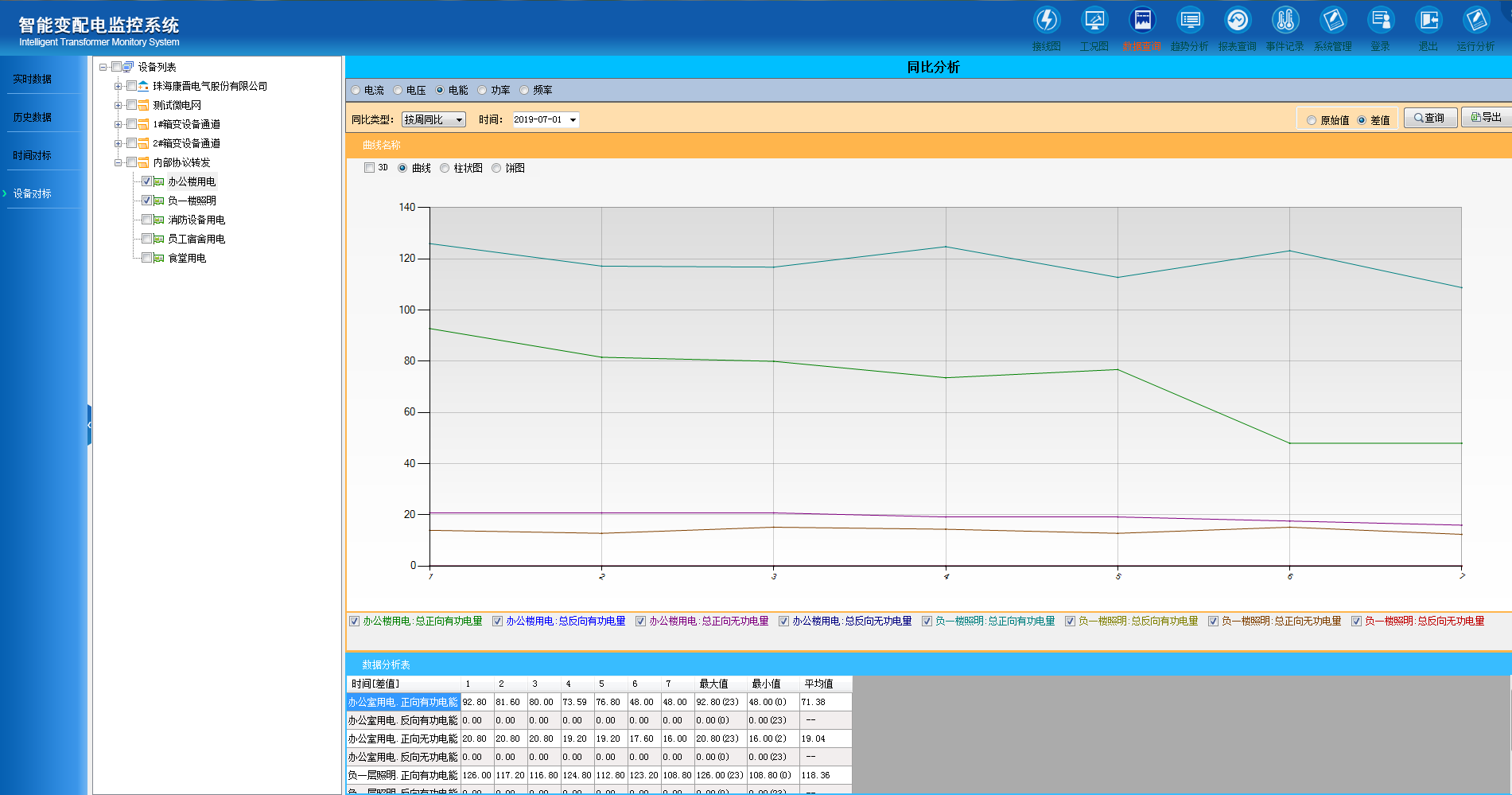

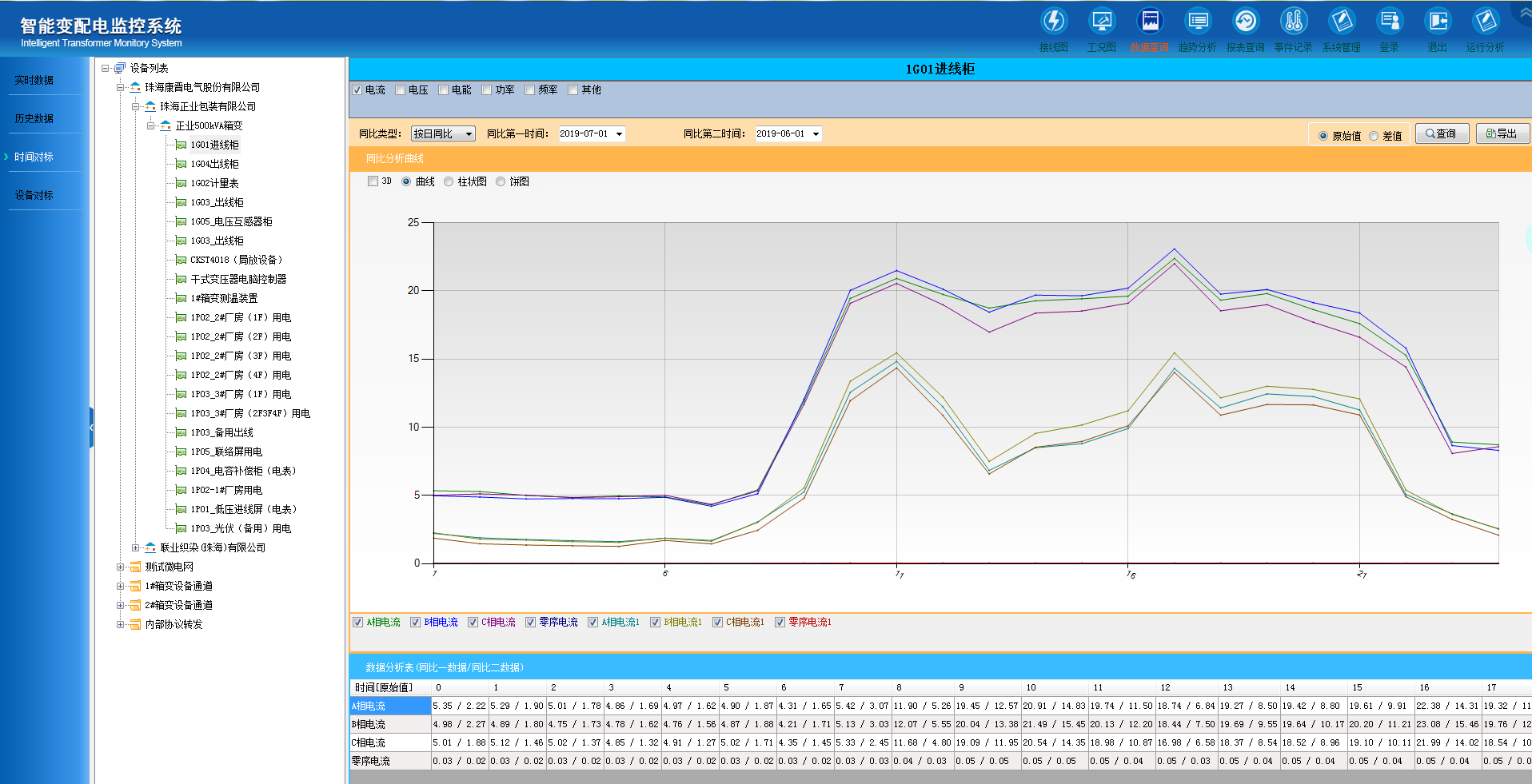

3、實時、歷史數據查詢與圖表分析

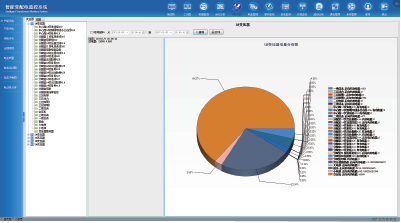

實時數據：實時值、通訊配置與狀態、實時圖表、變比系數（CT變比等）、采集時間和當日數據查詢。歷史數據： 歷史值、歷史圖表、模板查詢、任意時段數據查詢。圖表分析：支持3D及平面曲線、餅圖、柱狀圖分析。

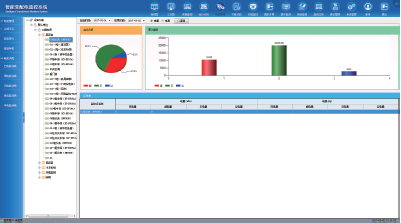

4、對標分析
設備對標：顯示監控點不同時間段對比的電能、流量分析報告，從曲線和報表中可以清晰表達每個監控點或監控區間的高耗能時間段和低耗能時間段。
時間對標：顯示不同監控點同一時間段對比的電能、流量分析報告，通過設備能耗數據的對比，找到高耗能設備。

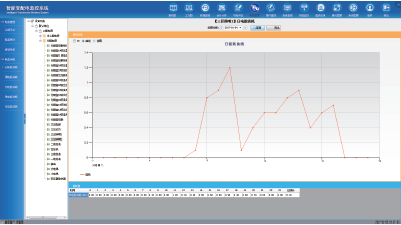

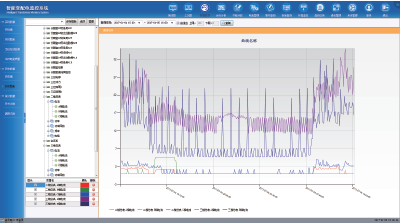

5、運行及對比分析
對設備運行數據按日、周、月、季、年的時間進行趨勢分析，及時了解設備的運行狀況；支持同一設備不同時間段的數據對比分析和同一時間段不同設備的數據對比分析。
6、電能管理
對配電系統的整體電能進行管理，分時分段尖峰平谷電量、電費統計分析，日周月季年電能消耗的分析，指導企業錯峰填谷，實現配網經濟、可靠、穩定運行的目標。
7、節能評估
對監控點功率因數、實際負荷點額定負荷百分比、用電日負荷率、諧波含有率、電壓畸變率，變壓器效率、功率損耗 、負載系數、電能平衡圖、電能運動圖等，線路損耗、電動機當前運行時間、累計運行時間 、維修周期、停止時間、停止次數等進行節能及電能質量評估分析。

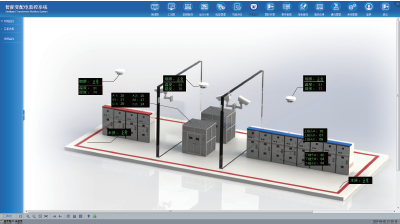

8、環境監控
通過3D實景仿真，立體展示變配電房設備溫度、水浸、煙感、門禁、智能照明開關等配電房環境參數；支持視屏聯動 ，出現視屏關聯事件時，攝像頭會定位到對應位置，彈出實時畫面，用戶可以快速獲取現場圖像。

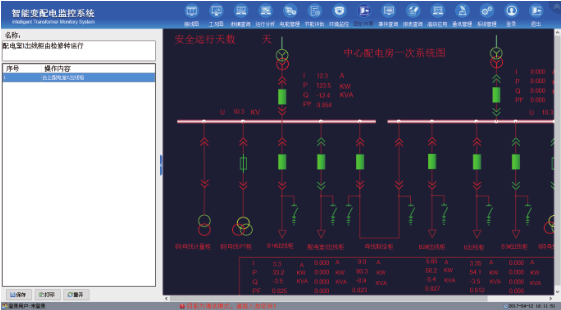

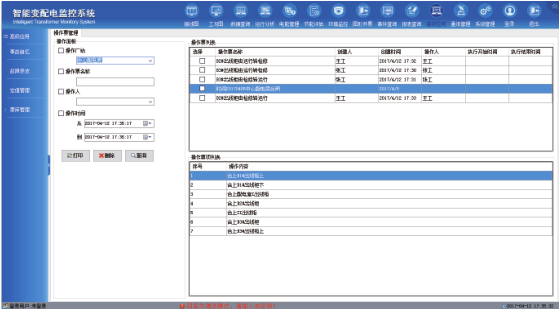

9、圖形開票與票庫管理
圖形創建操作票，可打印與保存操作票；支持操作票的預存和管理。

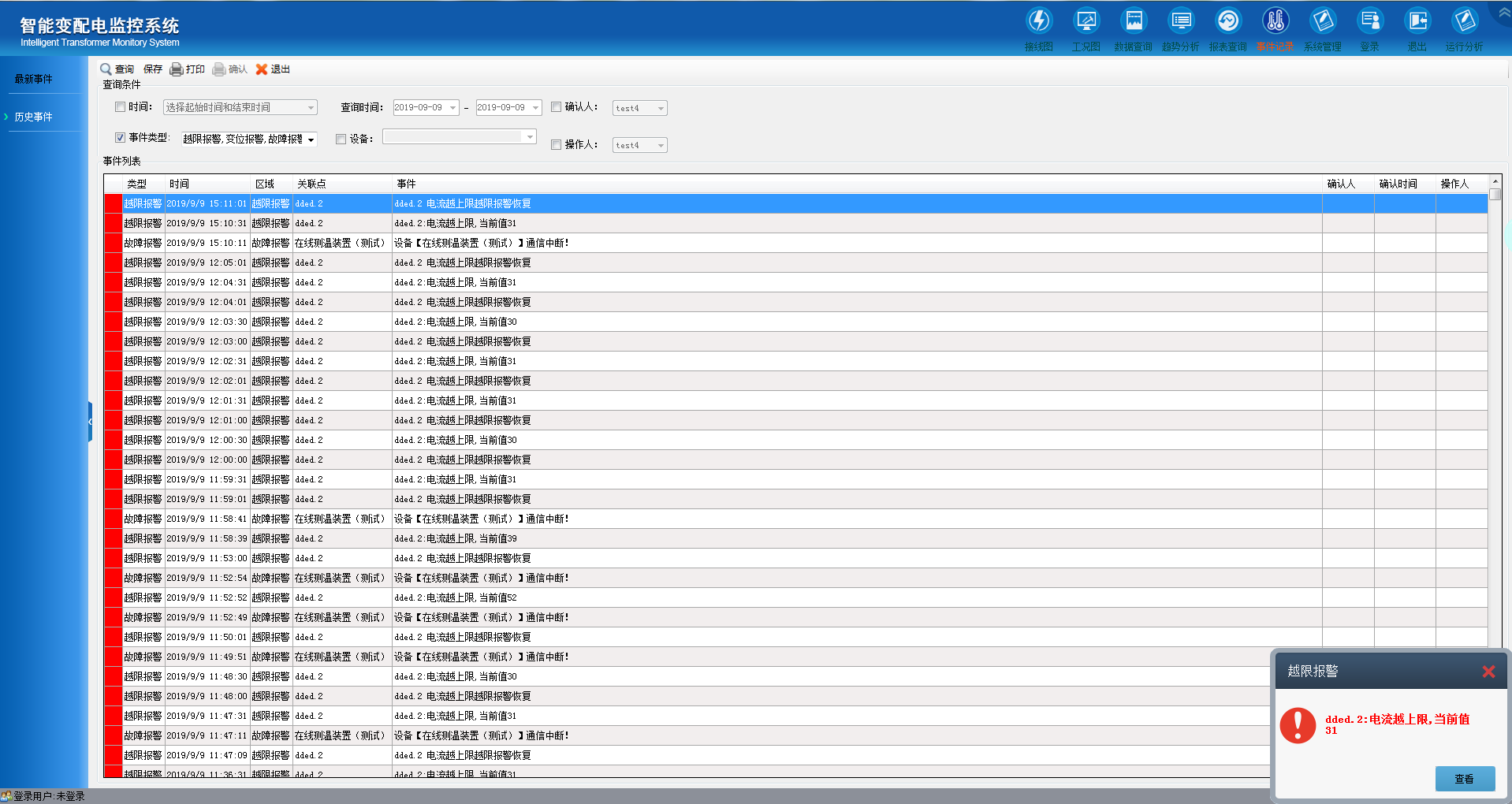

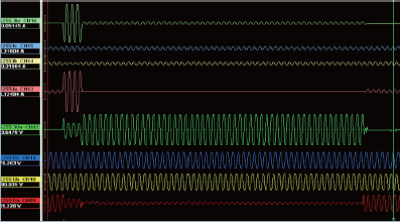

實時事件推送、歷史事件記錄查詢與統計；支持彈框、短信、手機APP推送、語音告警、推圖、推視頻等多種告警方式； 同時支持在線診斷、故障錄波等高級事故功能。

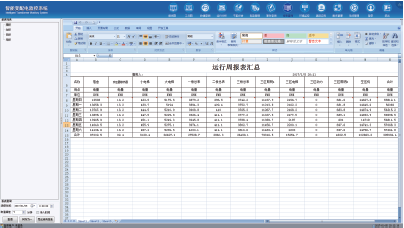

11、報表查詢
系統提供日月年標準報表模板，可根據用戶需求定制報表?？刹樵兒痛蛴∠到y(tǒng)記錄的所有數據值，并可定時自動生成報表，可導出所有報表；查詢報表打印的起點、間隔等參數可自行設置。

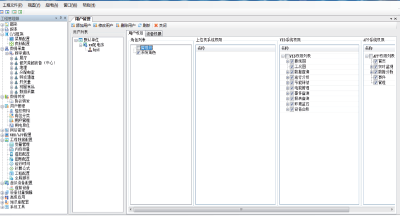

可按區域、單位、部門等多級方式創建用戶、定義用戶角色及權限分配，支持分級授權機制；如：系統超級管理員可對用戶組進行角色定義和權限分配，用戶組管理員可對組內用戶進行角色定義和權限分配 ，普通用戶僅能修改自身密碼等；支持不同用戶登陸系統時具有不同的操作及查看權限。
13、設備檔案管理
對變配電房的設備和備品、備件進行管理，記錄易損和易耗配件，指導管理人員按實際需要進行采購和配置。
四、典型應用
商業中心應用
客戶需求
詳細掌握建筑物內部每個環節的電能消耗。
電能消耗分項計量，如照明、水泵、空調、電梯等。
電能消耗分區計量，如獨立經營的店鋪、出租的寫字間等。
電能消耗數據統計、記錄、分析和管理。
生成各種報表、曲線和圖形。
監測分析，評估各區域的電能消耗水平和異常。
電能消耗趨勢預測和分析。
解決方案
對總配電房、分配電房的電力參數和電能參數采集。
對發電機參數、制冷系統參數等進行集成。
分區分項采集二級電能數據。
采用智能變配電系統對數據采集，對區域的電能進行計量和管理，為節能改造提供方案。
學校配電應用
應用背景
如何保證面積龐大的供配電系統安全可靠供電。
如何提高眾多變配電站的管理效率，實現故障可預測和快速處理。
如何保障重要功能建筑物如：實驗樓、網絡中心的供電連續性和電源高質量。
如何全面監視學校各部門、院系的用電量，實現獨立電費計量。
如何通過監測和管理，規劃能耗，持續有效降低電能成本客戶收益。
解決方案
對辦公樓、圖書館、教學樓和宿舍的能耗數據進行監測。
對各分區的能耗進行獨立核算。
對實驗室、網絡中心等重主要用電區域重點關注 。
采用智能變配電系統對數據采集和分析，分散監控，集中管理，大大提高管理效率和管理質量并及時發現隱患。
